筋式鑄鐵平板可克服鑄鐵平板因壁厚差別帶來的應力不均所造成的歪扭變形，增強鑄鐵平板的強度和剛性，以節約鑄鐵用量，減輕重量，減少鑄造缺陷，降低成本，合理的設計筋式鑄鐵平板的厚度、高度、趟數對鑄鐵平板精度的保證起著重要作用。

　　筋式鑄鐵平板的 點：

　　1、提高鑄鐵平板的結構強度，有利于防止其因內應力太大而開裂;并且由于本體采用了鑄鋼材料，增加了鑄鐵?？篃崦浝淇s的強度，并且即使發生開裂，也易對其裂縫進行焊接修補，從而能夠重復使用，大大延長了使用壽命。

　　2、鑄鐵平板的底部設計圍板和筋板 是為了增加鑄鐵平板的穩定性，一般的距離是間距500mm，要是鑄鐵平板的規格較小也可以按照實際情況來設計，底部設計圍板和筋板 是為了增強鑄鐵平板的穩定性。

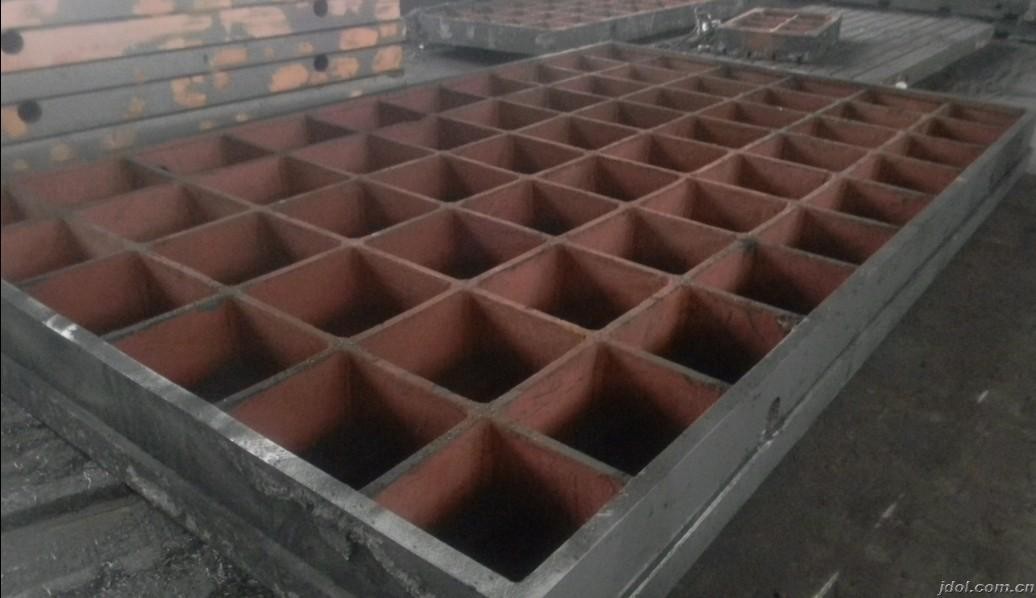

　　3、鑄鐵平板使用的鑄鐵模包括數個加強筋，加強筋分別設于與鑄槽底端相對應的本體底部，并且加強筋的上端與本體底部連接固定,

　　4、上面的加強筋能有效的像“工”字鐵般增加鑄鐵平板的剛性和強度，并且不用大幅增加鑄鐵平臺切面面積。但沒有加強筋的鑄鐵平臺是很難鑄造成型的，加強筋可充當鑄鐵平臺內部流道，有助于模腔充填，對幫助鐵水注入鑄鐵平臺的支節部分有很大的作用。對一些要經常受壓力、扭力的部分也容易破壞鑄鐵平板整體精度。

　　5、加強筋 簡單的形狀是幾條加強筋組成很多正方形或長方形的格子附在鑄鐵平臺的底面上，不過為了滿足一些生產上或結構上的要求考慮，加強筋的形狀尺寸可按實際要求進行改變。

　　6　鑄鐵平板加強筋的 簡單的形狀是一條長方形的柱體附在鑄鐵平板的底面，不過為了滿足一些生產上或結構上的考慮，加強筋的形狀及尺寸須要改變。長方形的加強筋必須改變形狀使生產 容易，加強筋的兩邊必須加上出模角以減低脫模頂出時的摩擦力，底部相接產品的位置必須加上圓角以消除應力過份集中的現象，圓角的設計亦給與流道漸變的形狀使模腔充填 為流暢。

　　7、　一般的設計圖說明設計鑄鐵平板加強筋的基本原則。留意過厚的加強筋設計容易產生縮水紋、空穴、變形撓曲及夾水紋等問題，亦會加長生產周期，增加生產成本。

　　筋式鑄鐵平板規格,型號:

　　1、 鑄鐵平板材質: 材料為高強度鑄鐵HT200-250工作面硬度為HB160—210。經過兩次處理(人工退火600度----700度或自然時效2---3 年)，使該產品的精度穩定，耐磨性能好。

　　2、　鑄鐵平板精度：按 標準計量檢定規程執行，分別為0，1，2，3級四個級別。

　　3、鑄鐵平板規格：200mm×200mm—2000mm×4000mm( 殊規格可根據需方圖紙制作或雙方商定生產加工)

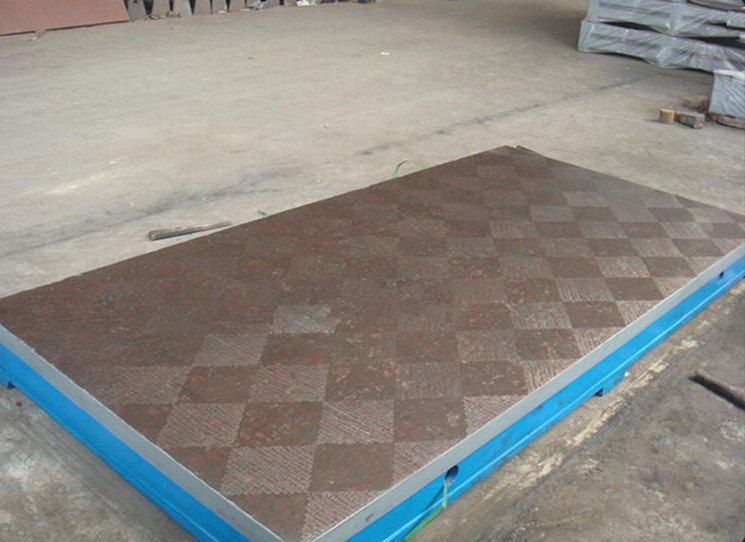

　　筋式鑄鐵平板http://szddwjjd.cn適用于各種檢驗工作，精密測量用的基準平面，用于機床機械測量基準，檢查零件的尺寸精度或形位偏差，并作精密劃線，在機械制造中也是不可缺少的基本工具，種類有研磨鑄鐵平板，檢驗鑄鐵平板，劃線鑄鐵平板，焊接鑄鐵平板，鉚焊鑄鐵平板，裝配鑄鐵平板，測量鑄鐵平板，T型槽鑄鐵平板等等。
