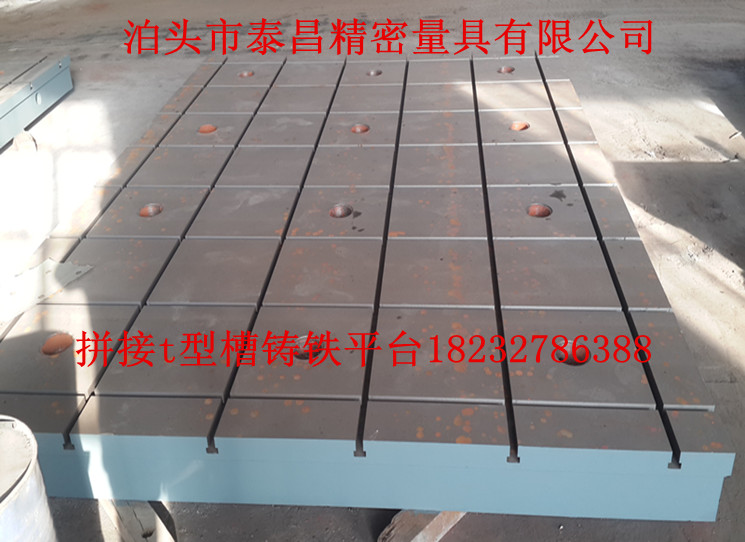

T型槽裝配平板又稱T型槽平板、鑄鐵平板、T型槽裝配平板是工業量具的一種，主要用來固定工件，是鉗工工人用來調試設備，裝配設備，維修設備的基礎工作平臺。按GB/4986-85標準制造，產品制成筋板式和箱體式，工作面有長方形，材料灰鐵HT200-300，HB170-240,工作面采用刮研工藝，工作面上可加工V型、T型、U型槽和圓孔、長孔等，平板安裝應調至水平、負荷均分布于各支點上，環境溫度使用時應避免振動。

　　T型槽裝配平板技術要求：

　　1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、繡點等缺陷。

　　2、平板的鑄造表面應清楚型砂且平整，涂漆牢固。

　　3、精度等級為0級~3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的距離應不小于80mm。

　　4、平板應采用 細密的灰口鑄鐵等材料制造，其工作面硬度應為170~220HB。

　　5、平板工作面通常采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra 允許值為5μm。

　　6、平板應去磁和穩定性處理。

　　7、平板相對兩個側面上，應有安裝手柄或吊環裝置的螺紋孔(或圓柱孔)，且裝置位置的設計應盡量減少因搬運而引起的變形。

　　8、若平板工作面上設置螺紋孔(或溝槽)，其部位應不高于工作面。

　　T型槽裝配平板簡介：

　　T型槽裝配平板材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品 的精度穩定，耐磨性能好。

　　T型槽裝配平板規格:100*100—3000*6000(也可以按實際要求做成其他規格)

　　T型槽裝配平板精度編輯按 標準計量檢定規程執行，分別為0、1、2、3、精刨五個等級(數值越小精度越高)。

　　T型槽裝配平板主要檢定項目：

　　A、材質及表面硬度。B、形狀位置公差，含名義尺寸，垂直度公差。C、外觀。D、平面度。E、接觸斑點。F、平面波動量。G、工作面允許撓度值。H、表面粗糙度。

　　T型槽裝配平板精度參數：3級T型槽平板未規定接觸斑點要求。1級平板要求接觸斑點數在任意25×25mm平面內不少于20點。2級平板要求接觸斑點數在任意25×25mm平面內不少于12點。

　　T型槽裝配平板注意事項：

　　T型槽裝配平板的在生產過程中，會產生一部分理論重量的偏差，要注意的是鑄鐵平板的偏差是不是影響的鑄鐵平板使用。一般鑄鐵平板的設計應該考慮到鑄造誤差和機械加工的誤差，鑄鐵平板的重量誤差一般不得超過10%，超過10%時，我們要對鑄鐵平板的質量做進一步的鑒定才可以確定此鑄鐵平板是否可以投入使用。

　　T型槽裝配平板的生產過程中會出現一些產品缺陷，只要采用正確的方法可以進行工藝彌補，鑄鐵平板工作面的缺陷是不可以忽視的重要部位，鑄鐵平板主要的缺陷包括：氣孔、沙孔、夾沙、縮松等.所以對鑄鐵平板的缺陷做修復時要嚴格按工藝要求處理。

　　T型槽裝配平板的生產:T型槽平板的生產過程中會出現一些產品缺陷,只要采用正確的方法可以進行工藝彌補T型槽平板的生產過程中會出現一些產品缺陷,只要采用正確的方法可以進行工藝彌補,平板主要的缺陷包括:氣孔、沙孔、夾沙、縮松等.鑄鐵平板的缺陷在《中華人民共和國機械行業標準》JB/T 7974—2000里有處理的詳細規定.平板使用壽命和缺陷修復有密切的關系.所以對鑄鐵平板的缺陷做修復時要嚴格按工藝要求處理.

　　T型槽裝配平板http://szddwjjd.cn主要用于工件的裝配和焊接，也可用機床工作臺，不可缺少的會遭受沖擊力，配套使用的附件一定要穩固，而且平板的面厚也要加強，厚度保持在50為宜，這樣T型槽裝配平板 能比較好的保持精度.
